Perbandingan praktis berdasarkan partikel, struktur, kemampuan reinforcement, dan biaya, Agar tim teknis anda dapat "menentukan spesifikasi dengan tepat"

Bagi produsen karet di industri ban, belt, selang, dan sol alas kaki, carbon black umumnya merupakan filler dengan volume terbesar dalam compound. Namun, pemilihan grade sering kali didorong oleh kebiasaan atau pertimbangan biaya semata, bukan oleh penalaran teknis yang sesungguhnya. Artikel ini membahas tiga grade yang paling signifikan secara komersial di pasar Indonesia — N660 (GPF), N330 (HAF), dan N220 (ISAF) berdasarkan properti yang benar-benar penting bagi para compounder.

Grade carbon black mengikuti standar ASTM D1765. Huruf “N” menandakan curing normal (berbeda dari “S” untuk black dengan curing lambat). Digit pertama mengkodekan diameter rata-rata partikel dalam nanometer, grade 2xx memiliki partikel lebih dari 6xx. Partikel lebih kecil berarti luas permukaan lebih besar, reinforcement lebih kuat, dan biaya lebih tinggi.

Digit kedua dan ketiga membedakan struktur (bagaimana partikel primer beragregasi menjadi rantai dan kluster). Struktur yang lebih tinggi meningkatkan viskositas compound, memperbaiki konduktivitas listrik, dan meningkatkan beberapa properti dinamis, tetapi juga membuat dispersi lebih menantang.

Prinsip Utama:

Ukuran partikel lebih kecil → Luas permukaan lebih besar → Reinforcement lebih kuat, kekuatan tarik dan ketahanan abrasi lebih tinggi → Namun juga: viskositas compound lebih tinggi, heat build-up lebih besar, biaya bahan baku lebih mahal.

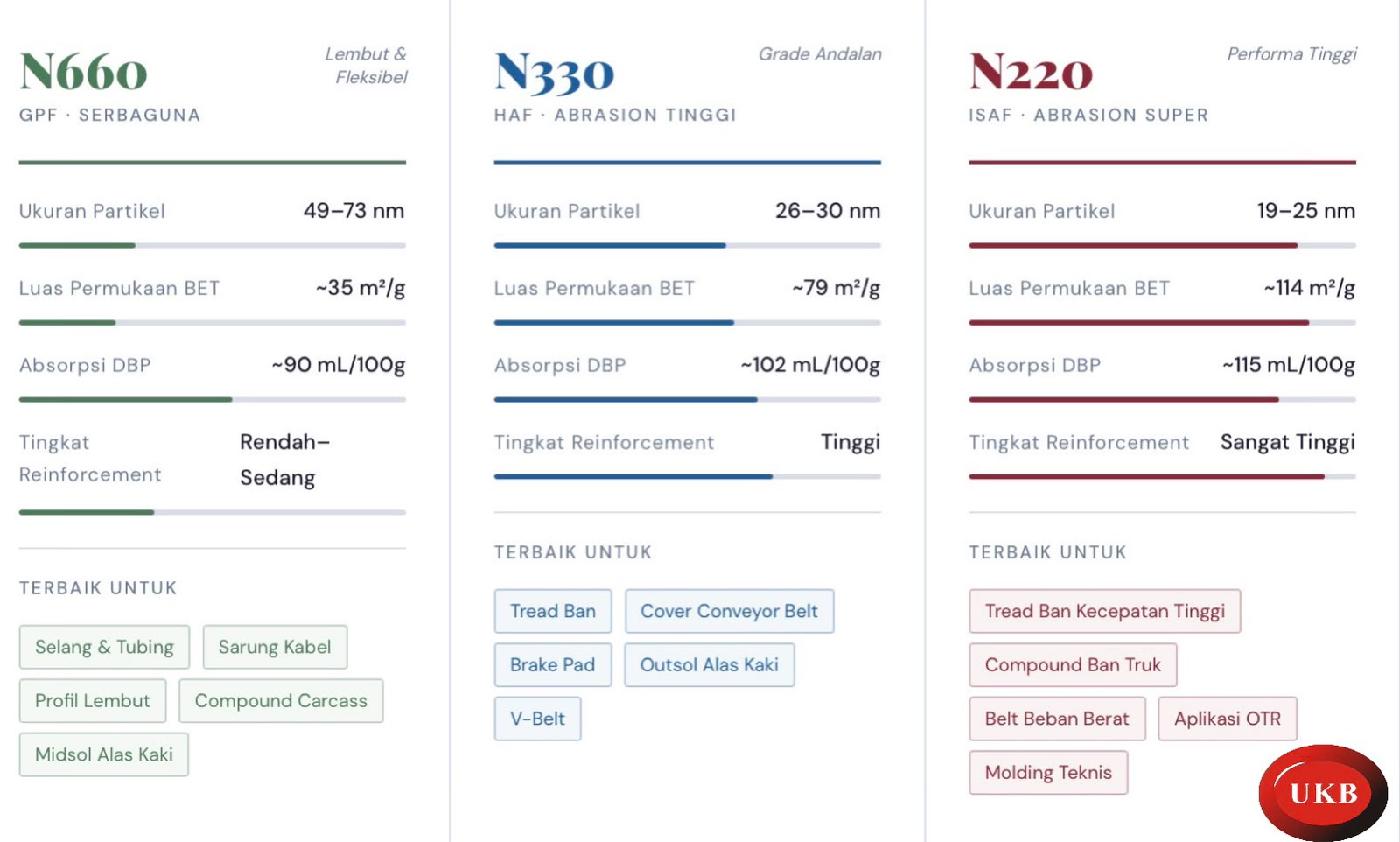

Yang Perlu Diketahui Compounder

• Dispersi Bergantung pada Grade

N660, dengan ukuran partikel lebih besar dan luas permukaan lebih rendah, mudah terdispersi dalam siklus internal mixer standar. N330 membutuhkan waktu pencampuran yang memadai dan manajemen suhu yang tepat, tidak terpenuhinya dua hal tersebut menyebabkan dispersi aglomerat filler yang tidak merata dan mengurangi kualitas compound secara mekanis. N220 adalah yang paling sensitive terhadap dua hal tesebut: luas permukaannya yang tinggi berarti ia mengadsorpsi polimer karet dan processing oil secara berbeda, dan energi pencampuran yang tidak cukup mengakibatkan penurunan properti mekanik yang cukup significant.

• Heat Build-Up

Ini sangat kritis bagi produsen ban dan belt. Grade Carbon dengan luas permukaan lebih tinggi menghasilkan lebih banyak histeresis dalam aplikasi produk yang mengalami beban dinamis, artinya lebih banyak energi yang dikonversi menjadi panas daripada kerja mekanis yang berguna. Untuk aplikasi ban, heat build-up yang berlebihan secara langsung mempersingkat umur ban. Maka dari itu N660, yang memiliki luas permukaan yang jauh lebih rendah, menjadi pilihan yang lebih aman untuk carcass dan inner liner, bagian ban yang terus-menerus mengalami deformasi siklik. Sementara N220 sebaiknya dibatasi hanya pada tread, di mana abrasi resistance-nya benar-benar dibutuhkan. Hal yang sama berlaku pada conveyor belt: cover belt yang langsung menahan beban dan gesekan dari material yang diangkut membutuhkan N330 atau N220 untuk ketahanan abrasi, namun body ply yang terus melilit drum secara berulang lebih tepat menggunakan N660 untuk meminimalkan akumulasi panas selama operasi panjang.

• Optimasi Biaya-Performa

Karena perbedaan harga antara N220 dan N330/N550/N660 cukup significant sehingga, pemilihan grade yang tepat dalam suatu formulasi sangatlah penting. Kesalahan dalam menentukan jenis dan jumlah (kuantitas) Carbon black yang dipakai, serta cara kerja yang tidak optimum dapat menghasilkan properti/ sifat mekanis barang jadi yang tidak sesuai dengan ekspektasi. dalam hal ini sering kali akhirnya Carbon black yang di pilih dengan harga ini tidak memberikan hasil yang sesuai dengan properti Carbon black itu sendiri.



Artikel ini ditulis untuk membantu produsen dan compounder mengambil keputusan material yang lebih baik. Kami menyuplai N660, N330, dan N220 dengan spesifikasi kualitas konsisten dan dukungan teknis di seluruh wilayah Jawa dan Jakarta.
